Назначение

Абонентское устройство предназначено для получения звуковой и световой информации, отправленной с удаленного центрального пульта дежурного, используя протокол SIP в составе программно-аппаратного комплекса СГО МЕГАФОН-Р.


Описание устройства

С описанием устройства и его версиями исполнения можно ознакомиться здесь (Описание) и здесь (версии исполнения).


Порядок работы

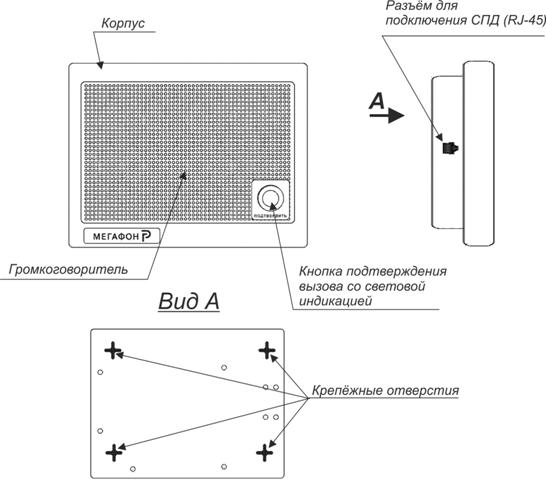

  • Включение Абонентского устройства - для подключения Абонентского устройства к системе СГО необходимо подключить соединительный кабель из комплекта устройства к Разъему RJ-45 (см. рис. 1) на корпусе устройства и подключить кабель к розетке СПД. Устройство начнёт инициализацию в системе СГО, при этом световой индикатор сначала загорится, затем начнёт мигать одиночным сигналом. Если при подсоединении кабеля к Абонентскому устройству световой индикатор не загорелся, то необходимо обратиться к инженеру или администратору, отвечающему за эксплуатацию системы СГО. В процессе инициализации световой индикатор может погаснуть на 1-2 мин. – это означает, что происходит обновление ПО Абонентского устройства. При успешной инициализации устройства в системе СГО световой индикатор перейдет в режим постоянного свечения. Если световой индикатор мигает одиночным сигналом более 5 мин., то  необходимо обратиться к инженеру или администратору, отвечающему за эксплуатацию системы СГО.
  • Получение звукового оповещения - звуковому оповещению предшествует звуковой и световой сигналы на Абонентском устройстве. При поступлении звукового и светового сигнала абонент должен приготовиться к получению оповещения.  При начале оповещения Абонентское устройство автоматически включается на приём голосового сообщения от Оператора центрального пульта СГО, при этом световой индикатор гаснет на всё время передачи голосового оповещения.
  • Подтверждение звукового оповещения - по завершении голосового оповещения пользователь Абонентского устройства по команде Оператора должен подтвердить приём голосового сообщения путём кратковременного нажатия Кнопки подтверждения вызова на лицевой панели устройства. Световой индикатор изменит режим на постоянное свечение. Если пользователь вовремя не подтвердил приём голосового сообщения нажатием Кнопки, то световой индикатор будет мигать двойным сигналом – это означает, что пользователю Абонентского устройства необходимо связаться с Оператором системы СГО посредством телефонной связи для повторного получения пропущенного информационного сообщения.


Техническое описание

Интерфейсы:
Сетевой интерфейс Один интерфейс 10/100 Base-T, разъем RJ45 с поддержкой PoE-IEEE 802.3af ( PoE Class 2)
Индикация Отображение статуса и активности устройства
Управление
Кнопка со светодиодной подсветкой без фиксации
Обработка голоса:
Возможности по передачи речи в пакетной сети
Эхоподавление соответствует G.168-2002, VAD,CNG, маскировка потери пакетов.
Сжатие голоса
G.711u/a, G.729A/B, G.723.1, G.722
QoS DiffServ, TOS, 802.1 P/Q VLAN tagging
IP Транспорт
RTP/RTCP в соответствии с IETF RFC 3550 и 3551
Сигнализация:
Протоколы управления
SIP
Протоколы настройки
• DHCP (опции 66,67, 160) FTP и TFTP, HTTP для загрузки программного обеспечения и конфигурации
• Удалённое управление через Web-браузер
Физические характеристики оборудования:
Условия эксплуатации
При работе: 10-45°С
При хранении: -20 +60°С
Влажность
10-90% без конденсата
Габариты
195мм х 260мм х 90мм
Установка
Настенный вариант
Звуковые характеристики:
Мощность 10 Вт
Диапазон частот
125-7000 Гц
Уровень чувствительности
 89 ±3 дБ
